AR.js + A-Frameで作ったWebARでエイを呼び出す「エイR」をやってみた

XR アドベントカレンダー2022

はじめに

テックな皆さん、こんにちは！
NTTコノキューの「さえもん」こと、木村と申します。
今年10月に設立されたXR事業会社であるNTTコノキューに、NTTドコモから出向しています。
※XRとは、VR/MR/ARの技術の総称です。

今日は「NTTドコモ R&Dアドベントカレンダー2022」の22日目ということで、
数あるXR技術の中でも、WebARをテーマに開発してみました！

WebARとは

アプリをインストールせず、Webブラウザ上でAR（拡張現実）を体験できる技術です。
VR用フレームワークのA-Frameと、AR用フレームワークのAR.jsを組み合わせることで、
コードに書きなれていない人でも簡単にWebAR開発が出来ます。

aframe.io

ar-js-org.github.io

本記事の構成

大きく分けて、以下の2つについて解説します。

①Blenderで3Dモデルを作成する。
 　※基本的な3Dモデルの作成方法は、長くなってしまうため割愛します。
②AR.js + A-Frameで、マーカー上に3DモデルをARで出現させる。

それでは早速やってみましょう！

3Dモデルを作成する

まずは、ARのコンテンツとなる3DモデルをBlenderで作成します。
Blenderでは3DCGを作成することができ、XR開発には欠かせないソフトウェアです。

突然ですが私はエイがとても好きでして、社内のVR懇親会にも自作のエイアバターで参加したりしています。

エイアバターで懇親会に参加する様子
エイアバターで懇親会に参加する様子（サイズ調整をミスり、大きい…）

クリスマス間近ということで、以前作ったエイの3Dモデルをクリスマス仕様にアップデートしてみます！

① エイに帽子を被せる
こちらのサンタ帽子の3Dモデルをお借りし、エイに被せます。

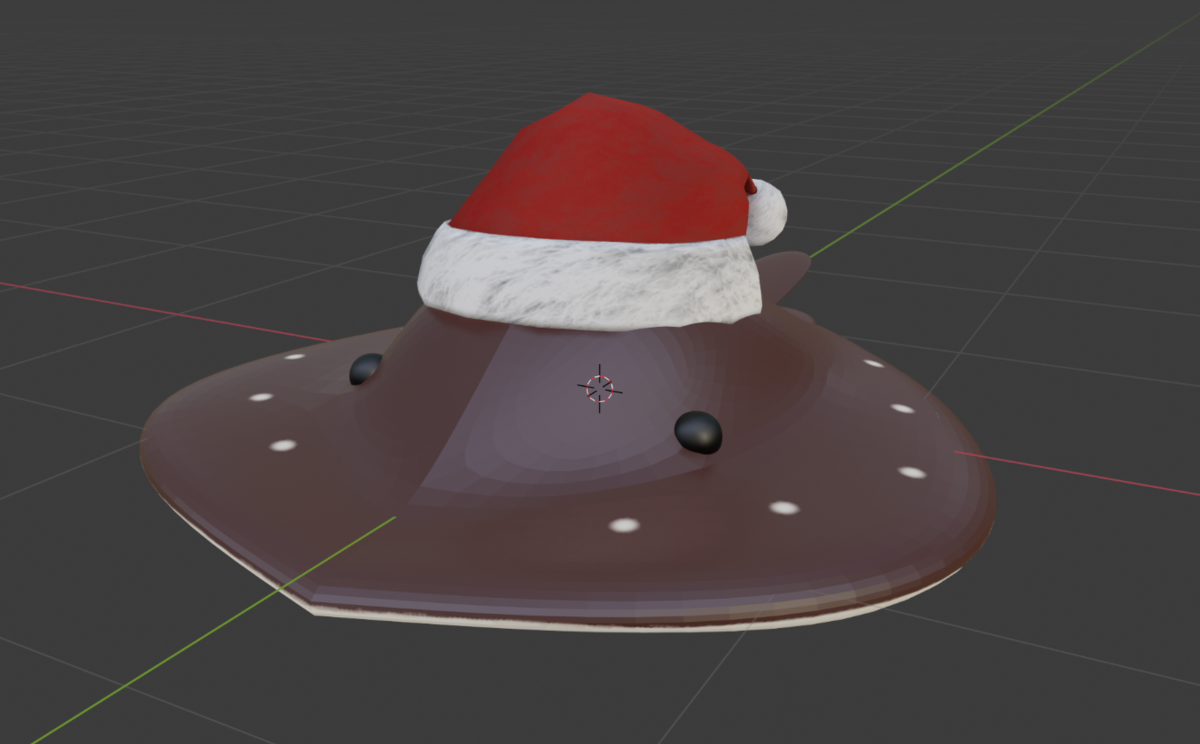

サンタ帽子を被るエイ

②テキストを追加する
Blenderでは、「追加」＞「テキスト」で、テキストのオブジェクトを追加することができます。

オブジェクトデータプロパティから、各種プロパティの設定が可能です。

  • 「フォント」で、お好きなフォントを読み込むことができます。

  • 「段落」で、文字の配置や、字間や行間の調整ができます。

  • 「ジオメトリ」＞「押し出し」の数値を変更することで、文字に厚み付けができます。（今回は0.1mにしました）

③全てのオブジェクトをメッシュに変換する
オブジェクトを選択した状態で、「オブジェクト」＞「変換」＞「メッシュ」を実行します。

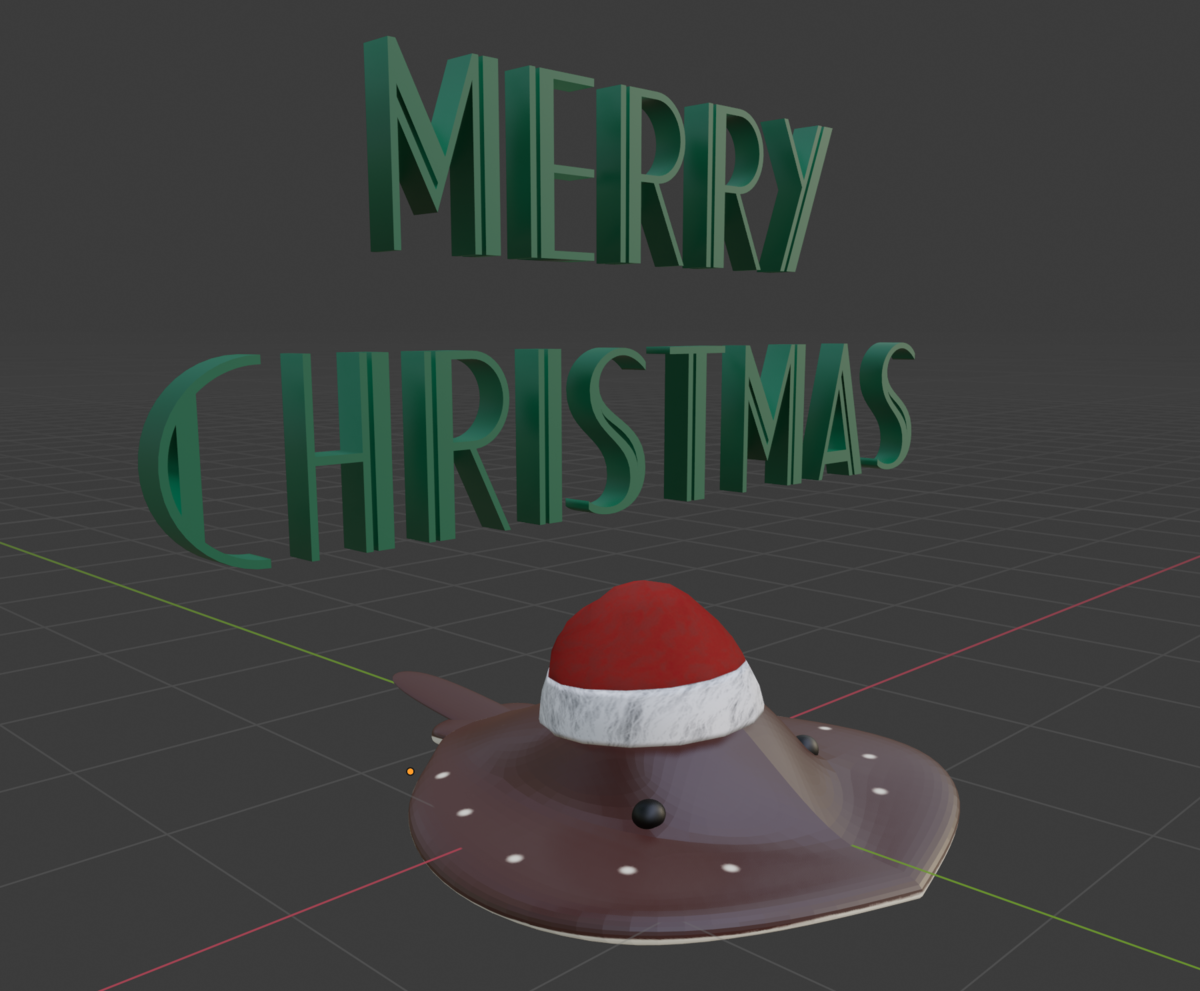

ということで、クリスマス仕様のエイが完成です！ 可愛いですね。

3Dモデルをエクスポートする

今回、フォーマットは「glTFバイナリ(.glb)」を選択します。
※glTF（GLB）はWeb経由で3Dモデルを送信するための標準フォーマットとして採用されており、A-FrameではglTFを使用することが推奨されています。（参考）

  • 「ジオメトリ」＞「モディファイアーを適用」にチェックを入れると、一括でモディファイアーを適用してくれます。

  • テクスチャを設定している場合、「UV」にチェックを入れると、オブジェクトと合わせてテクスチャも書き出してくれます。

マーカーを用意する

オリジナルのマーカーを作成することも可能ですが、
今回はAR.jsのデフォルトマーカーであるHiroマーカーを使用しました。
Hiroマーカー

開発環境を準備する

プロジェクトのディレクトリを作成し、ディレクトリ内に、以下のファイルを配置します。
※()内はファイル名

  • HTMLファイル（index.html）

  • マーカーファイル（hiro.patt）

  • BlenderからエクスポートしたglTFファイル（chaei.glb）

WebARを実装する

HTMLファイルを編集します。実際に書いたコードは以下です。
各コードについては、コメントアウトで補足しています。

<html>
  <head>
    <!-- A-Frameを読み込む -->
    <script src="https://aframe.io/releases/1.3.0/aframe.min.js"></script>
    <!-- AR.jsを読み込む -->
    <script src="https://raw.githack.com/AR-js-org/AR.js/master/aframe/build/aframe-ar.js"></script>
  </head>
  <body style="margin: 0; overflow: hidden">
    <!-- シーンの作成、VRモードのUI非表示 -->
    <a-scene embedded arjs vr-mode-ui="enabled: false">
      <a-assets>
        <!-- 3Dモデルを読み込む -->
        <a-asset-item id="chaei" src="chaei.glb" scale="1 1 1"></a-asset-item>
      </a-assets>
      <!-- マーカーを設定する -->
      <a-marker type="pattern" url="hiro.patt">
        <!-- 3Dモデルを呼び出す -->
        <a-entity gltf-model="#chaei" rotation="-90 0 0"></a-entity>
      </a-marker>
      <!-- カメラを追加 -->
      <a-entity camera></a-entity>
    </a-scene>
  </body>
  <script>
      //glTFの表示が暗くなる問題に対処
      document.querySelector("a-scene").renderer.gammaOutput=true;
  </script>
</html>

A-Frameではglbを表示するとなぜか暗くなるという事象があるらしく、
以下のスクリプトを記載することで解決ができます。

document.querySelector("a-scene").renderer.gammaOutput=true;

原因がA-Frameなのか、もしくはベースとなっているThree.jsなのかは、分からずのようです…。
参考： A-Frame で glb を表示すると暗くなる件 - 木曜不足

Github Pagesでデプロイして公開する

いよいよWebARを公開します！
今回は、 Github Pagesでデプロイをします。

Github Pagesとは、GitHubから提供されている、静的サイトのホスティングサービスです。
GitHubのアカウントを持っていれば、無料で静的なウェブサイトを公開することができます。

①GitHub上でリモートリポジトリを作成し、作成した各ファイルをpushします。
　このとき、 GitHubが無料枠の場合は、privateではなくpublicにする必要があります。

②リポリトリのSettingを開き、左側にあるメニューの中から「Pages」をクリックします。

③「Branch」の項目が「None」となっているため、デフォルトブランチ（今回はmainブランチ）に変更し、「Save」ボタンをクリックします。

④URLが表示されるので、スマートフォン等の端末からアクセスしてみましょう！

WebARを体験する

アクセスすると、カメラの利用許可が表示されますので、許可します。
印刷したマーカーに近づけてみると・・・
ARでエイを見ている様子

無事、マーカー上に、3DモデルがARで表示されました！
マーカーを持ち運べば、いつでも好きなときにエイを呼ぶことができますね♪

おわりに

今回は基本的なコードでWebARを実装しましたが、
A-Frameでは3Dモデルにアニメーションをつけたりなど、応用も可能です。

私自身はBlenderやXR開発はまだまだ初心者ですので、
開発やコンテンツに関してアイデアがありましたら、コメントいただけますと幸いです。

ぜひ皆様、好きな3DモデルをARで出現させて、楽しんでみてください！
